Основное предназначение данного девайса - подключение к сети удаленных сетевых устройств, расположенных в местах отсутствия розеток электропитания.Обзор TP-Link TL-POE10R
Описываемая процедура возможна благодаря поддержке технологии PoE. Технология PoE позволяет использовать сетевой кабель ("витая пара") для подачи питания на сетевые устройства.
Для подачи питания по PoE на приемник TL-POE10R его нужно подключить к инжектору PoE. В обзоре мы использовали TL-SF1008P
Комплект поставки:
- непосредственно PoE-приемник TL-POE10R;
- сетевой кабель ("витая пара");
- силовой кабель для подключения питаемого устройства;
- комплект бумажной документации
Внешний вид TP-Link TL-POE10R
Девайс изготовлен в традиционном для производителя формате.
Корпус выполнен из пластика, основным цветом которого является белый, с небольшими дополняющими его черными вставками по сторонам.

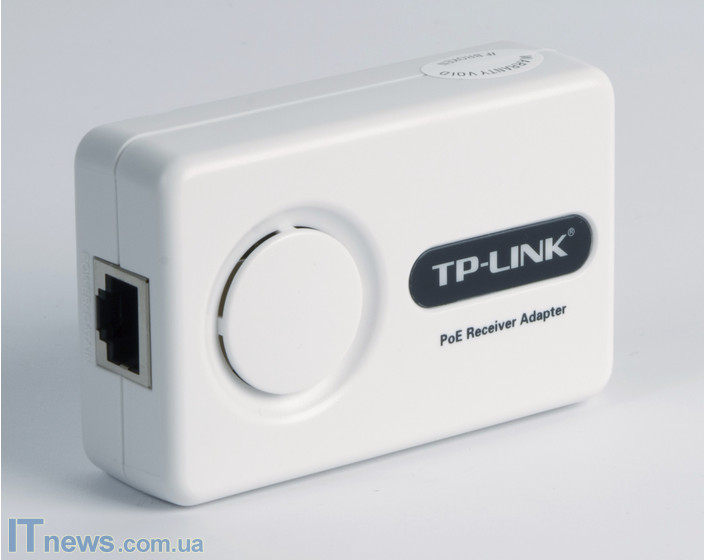

На верхней панели находятся эмблема фирмы-производителя, краткое описание устройства и круглое вентиляционное отверстие.

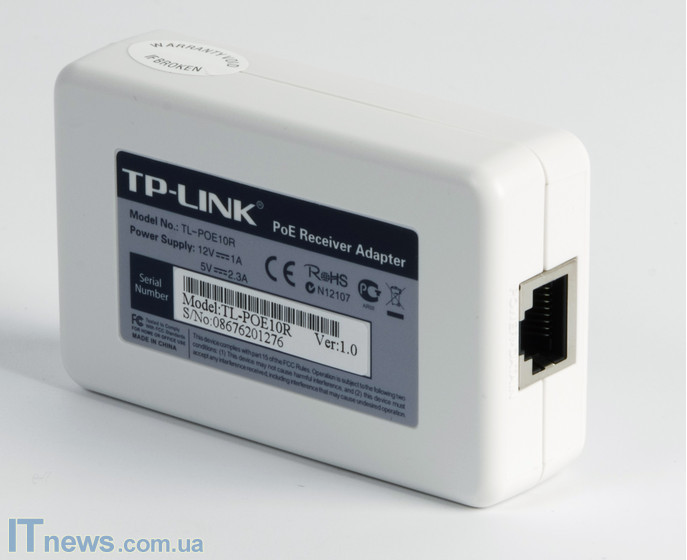

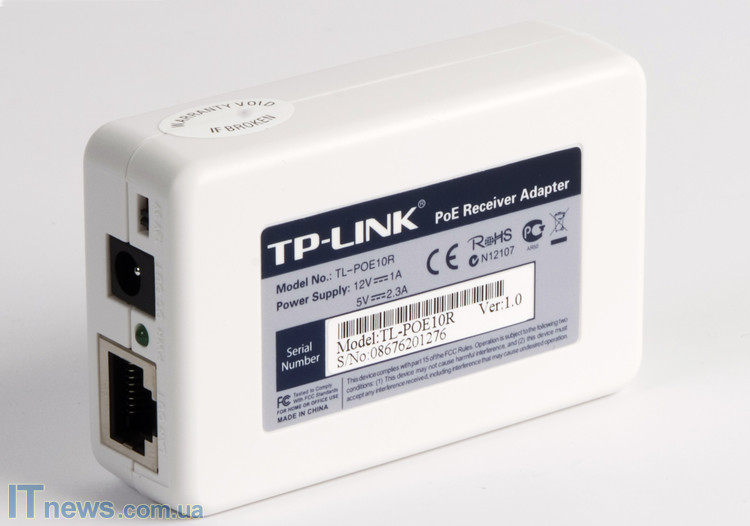

На нижней панели – традиционная наклейка с технической информацией об устройстве.

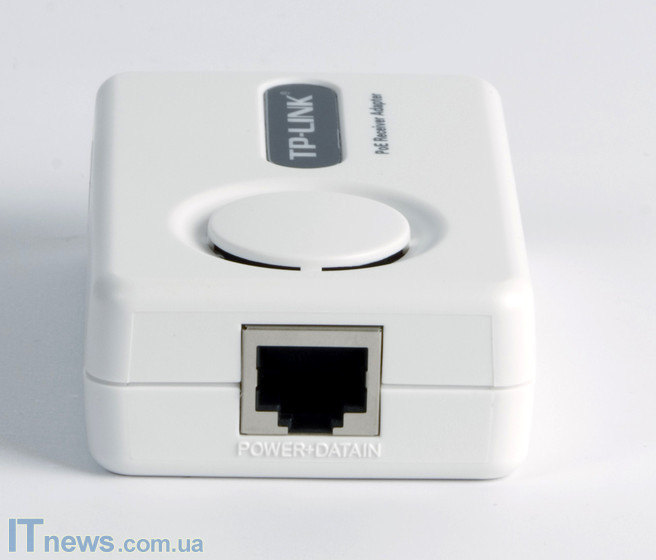

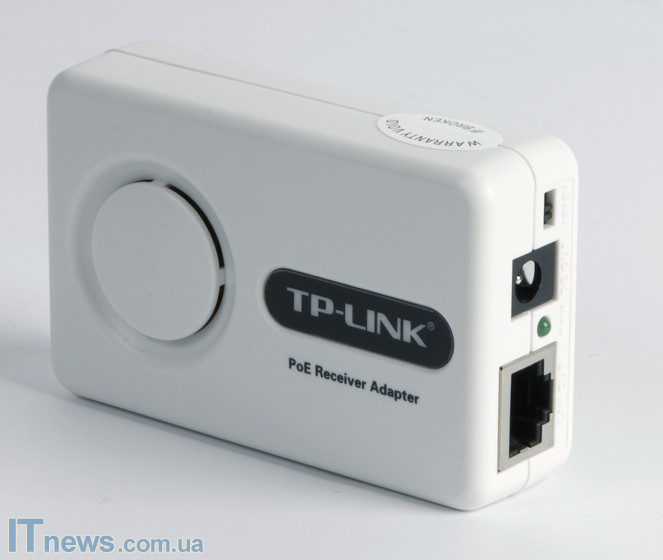

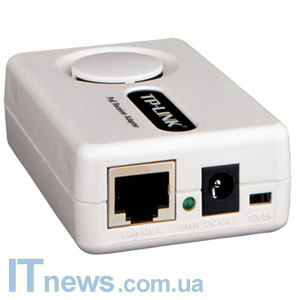

Боковые панели устройства выполняют все функциональные задачи, для которых данное устройство предназначено. С одной стороны (назовем её "левой") находится разъем для подключения сетевого кабеля, по которому передаются данные совместно с электропитанием, с другой (назовем её "правой") – два разъема: сетевой (передача данных) и питающий (подача электропитания на подключенное устройство). Также, с "правой" стороны находятся индикатор электропитания и переключатель выходного напряжения (устройство может выдавать напряжение 5В либо 12В).
Кроме того, каждый разъем на устройстве подписан – поэтому, перепутать их назначение невозможно.
Вентиляция устройства пассивная (т.е., вентиляторы в устройстве отсутствуют) – поэтому оно работает абсолютно бесшумно.
Подключение
Сразу же стоит отметить, что после подключения PoE приемник не требует никаких дополнительных настроек. Единственное, что может потребоваться – это установить переключатель напряжения на подходящее напряжение (5В/12В).

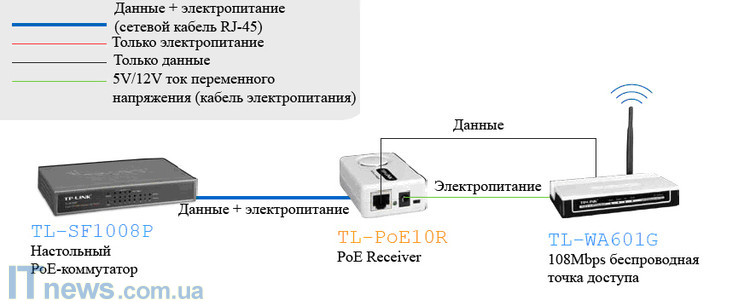

Для, того, чтобы сборка прошла быстрее, можно воспользоваться схемой на сайте производителя.
В качестве источника электропитания, как мы уже отмечали, используется PoE-коммутатор TP-LINK TL-SF1008P. От PoE-порта данного коммутатора (любой из 4-х портов RJ-45, поддерживающих PoE) по обычному кабелю витой пары (Ethernet Cat5/5e) одновременно передаются данные и питающее напряжение (от него будет запитана беспроводная точка TP-LINK TL-WA601G). В месте установки беспроводной точки доступа (которая не поддерживает PoE) дополнительно устанавливается PoE-ресивер TP-LINK TL-PoE10R, от которого выходит 2 кабеля: сетевой RJ-45 (по которому передаются данные) и силовой (от которого запитана точка доступа).
Плюсы и минусы:
+
компактный дизайн и хорошая сборка
возможность выбора напряжения питания
бесшумная работа благодаря пассивному охлаждению
-
отсутствие русскоязычной документации
Ориентировочная цена: 130 грн
Продукт предоставлен компанией ЮГ-Контракт
