be quiet! Pure Power 13 M 750W (BP026EU) - тихий модульний блок живлення з "золотим" сертифікатом

Упаковка

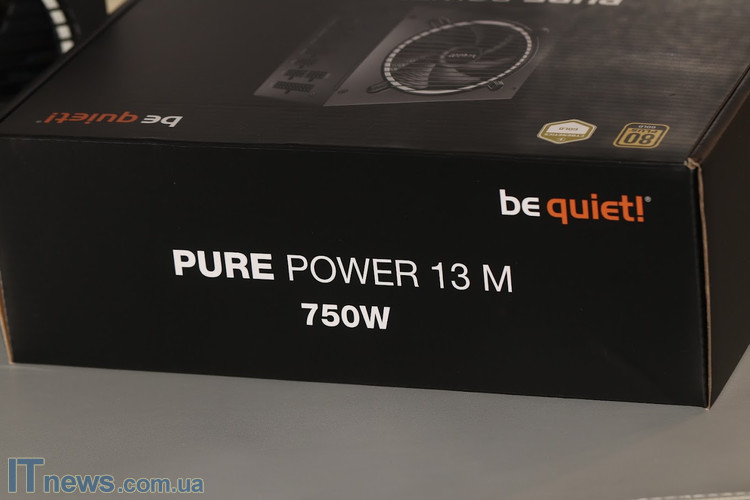

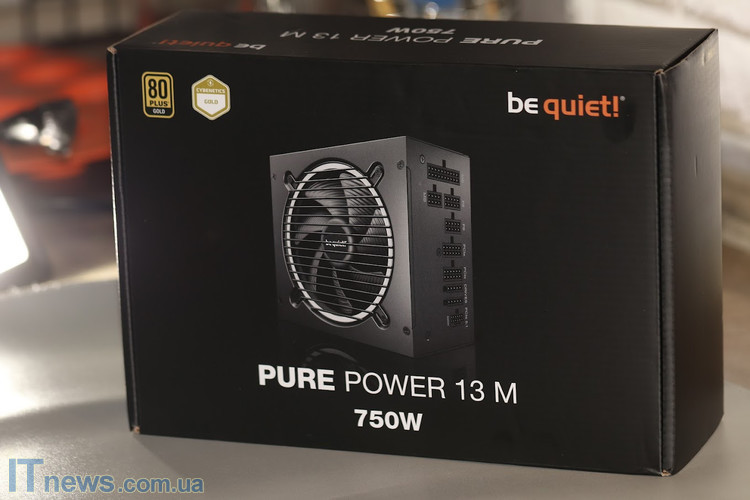

Але ок!, давайте про все по черзі. Під дану модель блоку виробник запропонував упаковку в уже знайомому нам стилі – чорне полотно, на тілі якого ефектно поєднуються помаранчеві, білі та ін. відтінки. Крім того, маємо деталізовану ілюстрацію виробу (яка, до речі, доводить, що BP026EU – це саме модульний блок живлення) та ін. корисні дані.
Звичайно упаковка того чи іншого продукту – це те, що, як правило, відправляється в утилізацію відразу ж (чи майже відразу) після розпаковки. Та яка б доля не спіткала коробку be quiet! Pure Power 13 M 750W, особисто я раджу приділити кілька хвилин уваги інформації зі стінок – найпростіший спосіб отримати відповіді на деякі з ключових питань щодо даної моделі. Цим ми й займемося вже у наступному розділі. Не перемикайтесь!

Інформація зі стінок коробки

Цікавою приміткою на верхній стінці (вона ж кришка упаковки) варто вважати Cybenetics Gold. Мова про один із рівнів сертифікації енергоефективності блоків живлення (БЖ) від організації Cybenetics. Він вказує на те, що блок живлення ефективно перетворює електричну енергію, зменшуючи втрати на тепловиділення. Тут же поруч згаданий на початку "золотий паспорт", логотип виробника та ілюстрація (до того ж, досить деталізована) виробу всередині. До речі, дизайн моделі цікавий вже навіть за підсумками вивчення його по цій картинці. Однак більше деталей щодо нього буде в окремому розділі згодом.

Комплект поставки

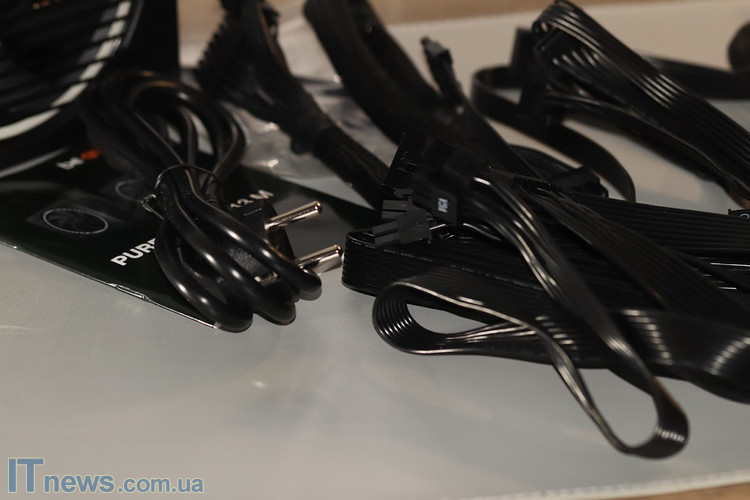

Далі погляньмо на комплект поставки be quiet! Pure Power 13 M 750W (BP026EU). Отже всередині у нас безпосередньо сам блок живлення. Оскільки останній як вже було сказано, є модульним, передбачені комплектом поставки кабелі йдуть окремими бухтами, компактно укладеними поруч. Ще маємо гвинти для фіксації блоку на відповідному "посадковому місці" корпусу, 5 хомутів для більш компактного та надійного стягування/укладання кабелів, а ще кабель живлення. Словом, 100% класика, якою німці комплектують свої БЖ.

Технічні характеристики та функціональні особливості

• Номінальна потужність – 750 Вт;
• Пікова потужність – 820 Вт;
• Формфактор - ATX 3.1;
• Відповідність стандарту EPS - Version 2.92;
• Топологія - LLC + SR + DC/DC;
• Вхідна напруга (Vac) - 100 – 240;
• Частотний діапазон - 50 – 60 Вт;
• Струм при номінальній напрузі - 10 / 5 А;
• Коефіцієнт потужності при навантаженні 100% - >0.98;
• Сучасний режим очікування;
• Споживання енергії в режимі очікування - <0.1 Вт;
• Середній час роботи (ч/25°C) >100,000;
• Температура експлуатації - до 40 ° С;

• Ефективність при 230V, навантаження 2% - 71.9%;
• Ефективність (%) при 230V, навантаження 10% - 90.6%;
• Ефективність (%) при 230V, навантаження 20% - 93.4%;
• Ефективність (%) при 230V, навантаження 50% - 94.3%;
• Ефективність (%) при 230V, навантаження 100% - 92.6%;
• Розмір вентилятора – 120 мм;
• Технологія підшипника – Rifle;
• Технологія моторчика - 4-pole fan motor;
• Макс. швидкість вентилятора – 1800 (об / хв);
• Рівень шуму при 10% навантаженні - 7.2 дБ(А);
• Рівень шуму при 20% навантаженні - 7.2 дБ(А);
• Рівень шуму при 50% навантаженні - 8.5 дБ(А);
• Рівень шуму при 100% навантаженні – 16,5 дБ(А);
• Режим Single-Rail 12V;
• +3.3V (A) – 20;
• +5V (A) – 20;
• +12V1 (A) - 62.5;
• -12V (A) - 0,3;
• +5Vsb (A) – 3;
• Макс. сумарна потужність 12V – 750 Вт;
• Макс. сумарна потужність 12V-2x6 – 600 Вт;
• Макс. сумарна потужність 3,3V + 5V – 120 Вт;
• Час утримання при 100% навантаженні - 20.9 мс;
• Час утримання при 80% навантаженні - 28.62 мс;
• Power good signal (ms) 100 – 150;
• Відповідність екологічним нормативам - ENERGY STAR 8.0, ErP, WEEE, RoHS;
• Гарантія – 10 років.

Використані в корпусі матеріали

Тут відразу маленька ремарка – говорити будемо за матеріали саме корпусу, без врахування компонентної бази всередині. Останнє – тема окремого розділу огляду і ми обов’язково приділимо їй увагу далі.

Отже be quiet! Pure Power 13 M 750W (BP026EU) отримав корпус з металевого шасі, пофарбованого в чорний колір. Ні щодо якості пофарбування, ні щодо самого обраного матеріалу запитань жодних – німці знають свою справу.

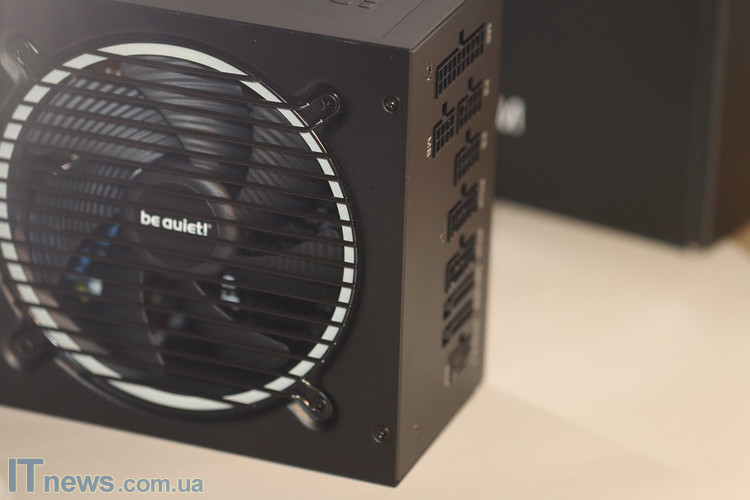

"На борту" даного БЖ дві вентиляційні панелі, одна з яких в тілі корпусу, інша у вигляді металевого "панциру" прикриває наявний тут 120 мм вентилятор. Фіксація згаданого "панциру" на основний корпус виконана гвинтовим способом.

Посадкове місце під кабель живлення з потужним пластиковим виводом-фіксатором. Тут же поруч пластиковий перемикач. Зі ще пластикових деталей – база під кріплення кабелів.

Враження щодо якості збірки

Щодо рівня збірки, особисто у мене запитань жодних. В підсумку у нас ну просто таки хірургічно тонке припасування деталей між собою, безкомпромісно якісні матеріали та надійна фіксація. Так, остання – це гвинтова класика. Поруч з тим не можна не звернути увагу на те, як чітко все припасовано між собою – неначе дійсно працювали хірурги. Ну або ж ювеліри взяли собі другу зміну. Словом, отриманим результатом будуть задоволені абсолютно всі, включаючи відвертих скептиків.

Дизайн – кілька тез про головне

До дизайну таких виробів, як блоки живлення якихось особливих вимог ні виробники, ні суспільство не ставить, причому навіть з урахування того, що часто вони встановлюються у відкриті, напіввідкриті системи, скляні корпуси і так далі. Аргументацію на користь того, чому саме так, тут шукати не потрібно… Все просто і банально – якихось помітних рухів в цьому плані поки не робиться… Є окремі досить цікаві формати подачі, але все це більше тестове, ніж масове, а часто-густо досить вузькопрофільне. Однак так званий "базовий мінімум" отримати виходить за будь-яких умов. Більше того – досить часто при цьому додаються вставки інших кольорів, форматів і так далі, за допомогою яких бачимо прагнення того чи іншого виробника підкреслити індивідуальність свого продукту. І в цьому плані be quiet! Pure Power 13 M 750W (BP026EU) не є винятком. Крім перерахованих вище особливостей, маємо і свій "унікальний" паспорт відмінності у вигляді сірого кола під сіткою та і ін. варті уваги деталі. Ну, а якщо хочете більше кольорів, яскравості та стилю – це вже питання модингу та вашої особистої фантазії. Про це поговоримо якось окремо, адже огляд наш про інше.

Ергономіка

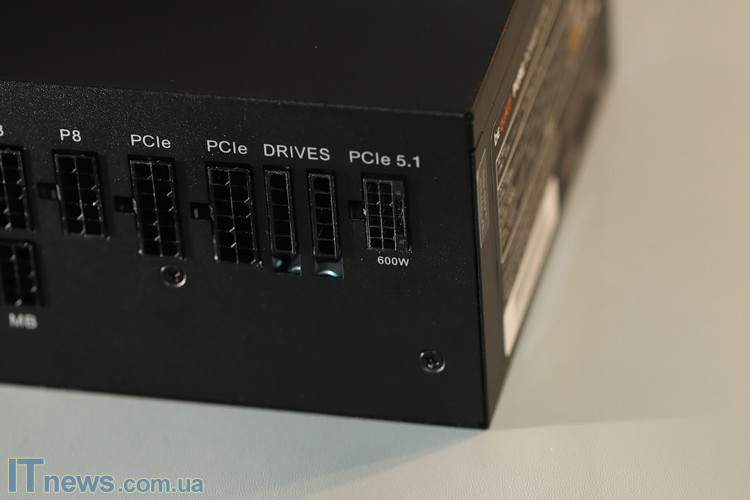

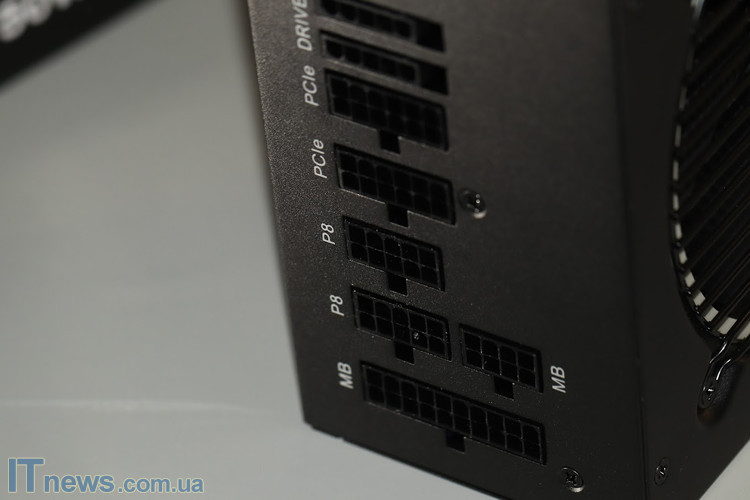

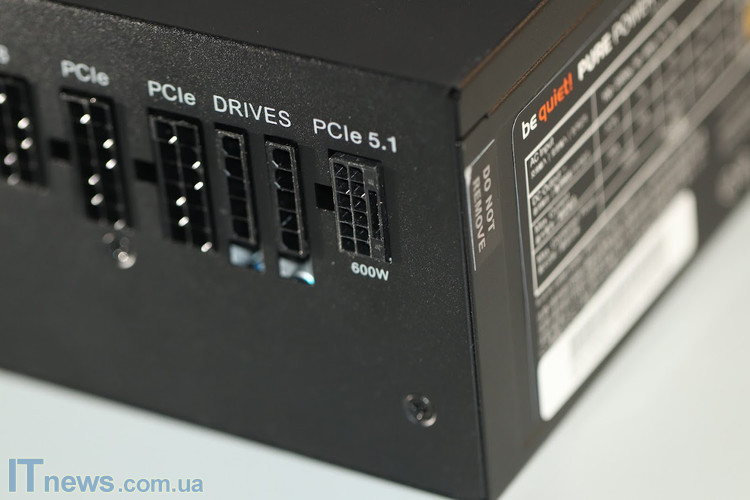

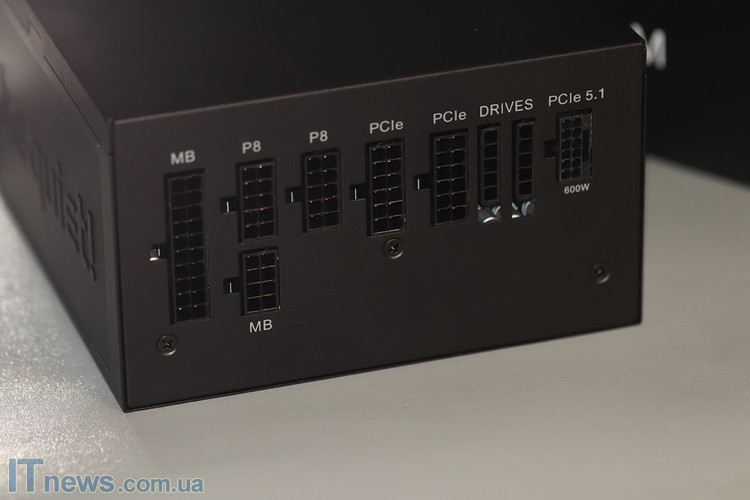

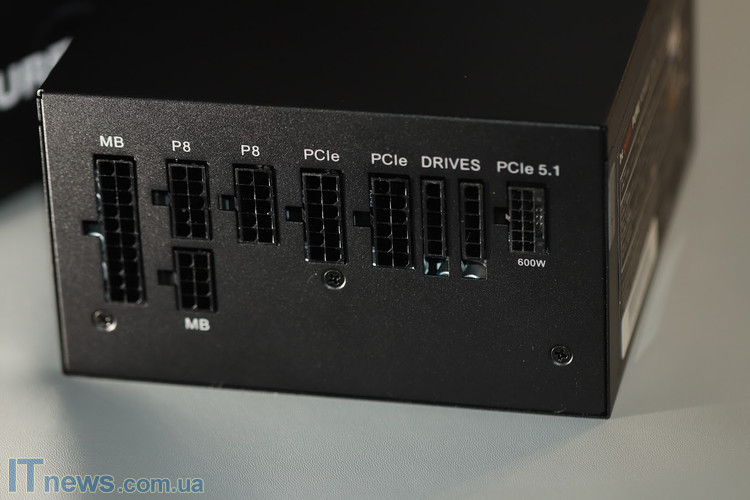

Подібно розглянутому раніше be quiet! System Power 11 (550Вт), Pure Power 13 M 750W (BP026EU) також отримав PCIe 5.1 12V-2×6. Максимальна сумарна потужність в нашому випадку – 600Вт. Розміщення класичне – на одній панелі з рештою, скажімо так, "інтерфейсної бази" під кабелі.

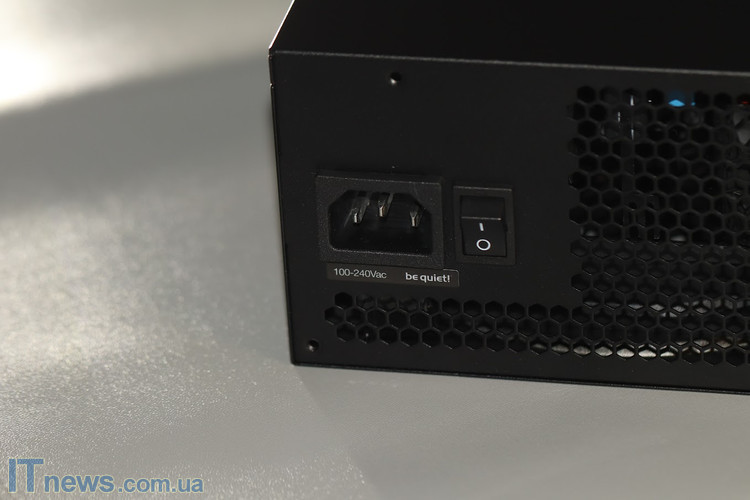

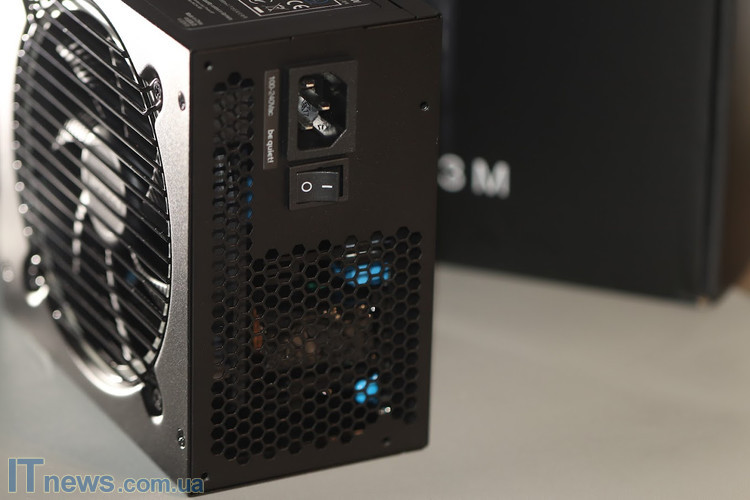

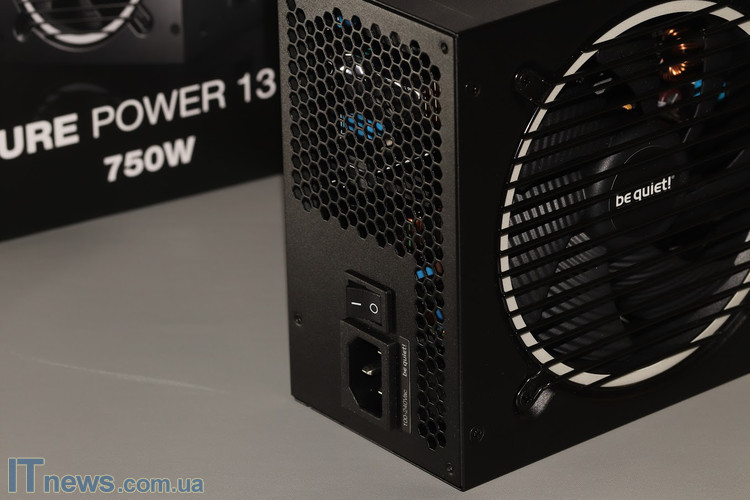

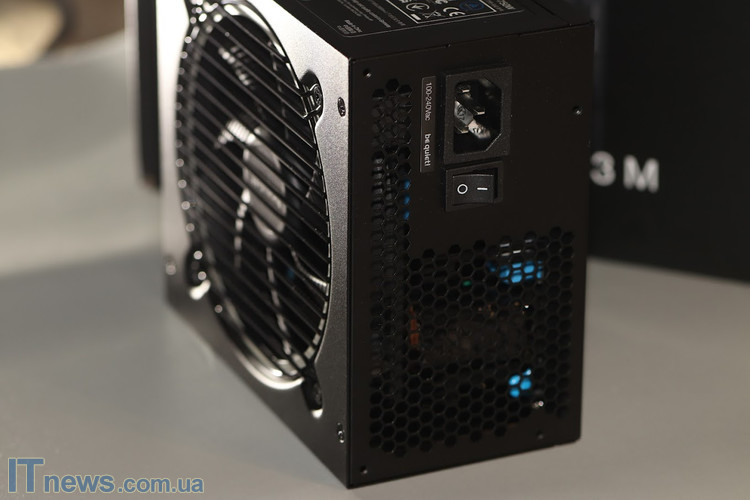

На протилежній панелі знаходиться вже згадана раніше одна з вентиляційних сіток, а ще перемикач та роз’єм живлення. Тут же поруч малопомітна наліпка щодо характеристик вхідної напруги.

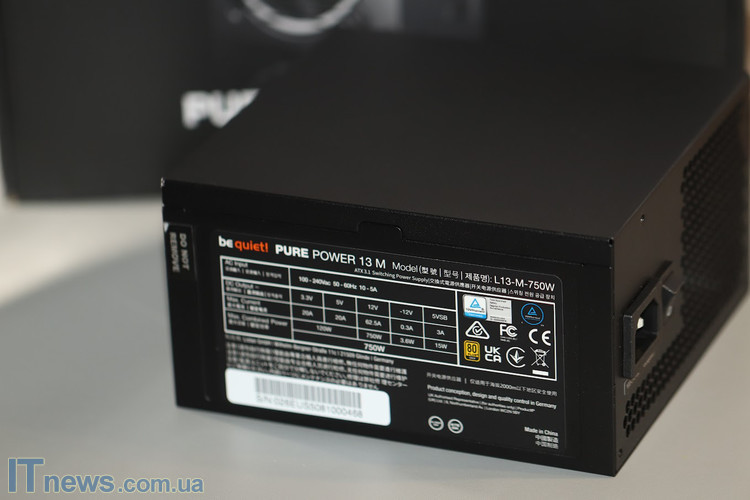

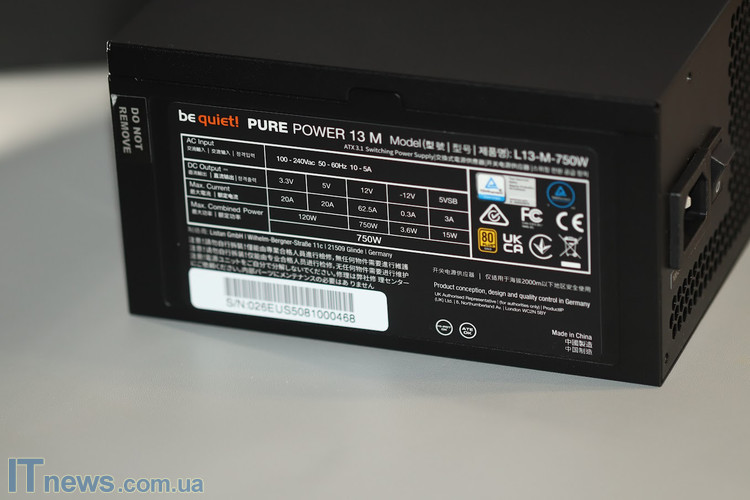

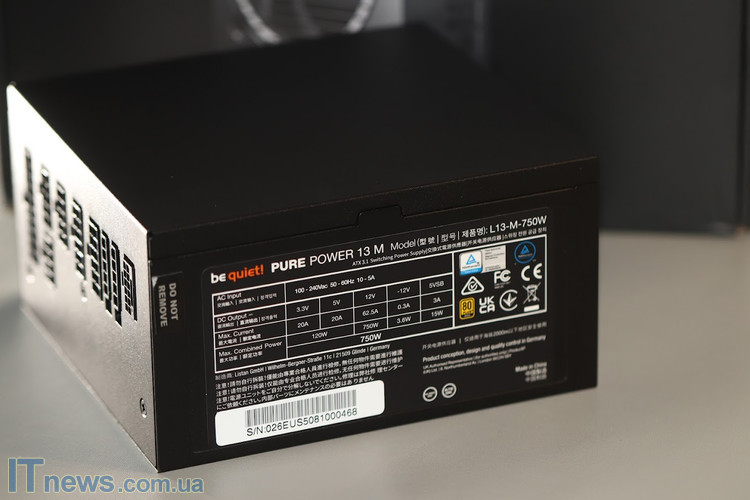

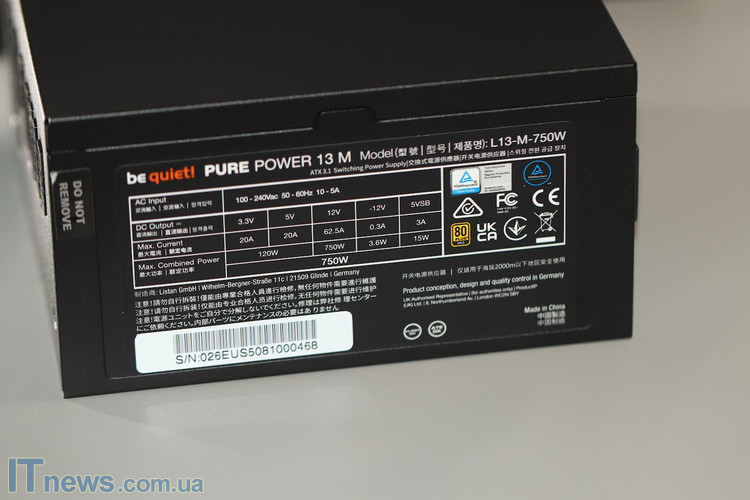

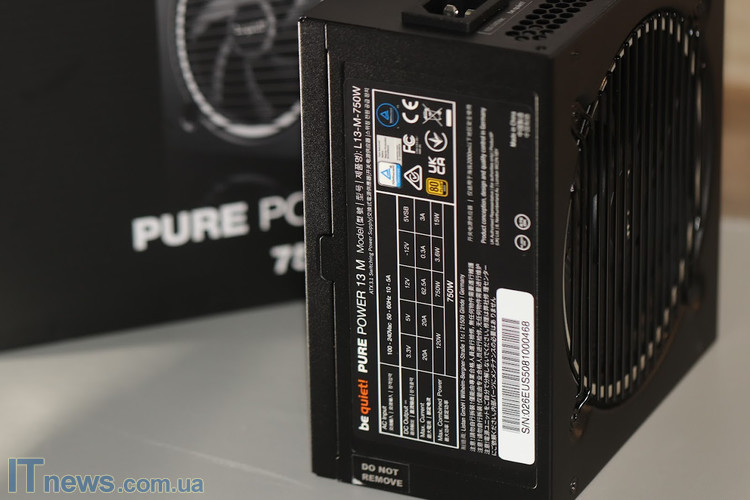

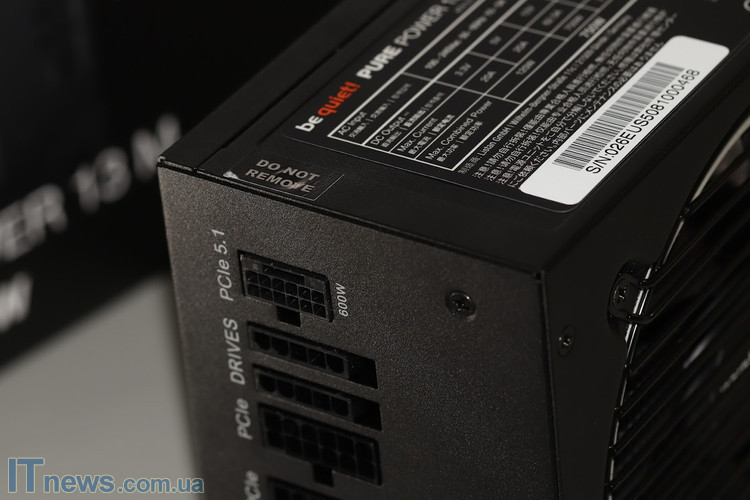

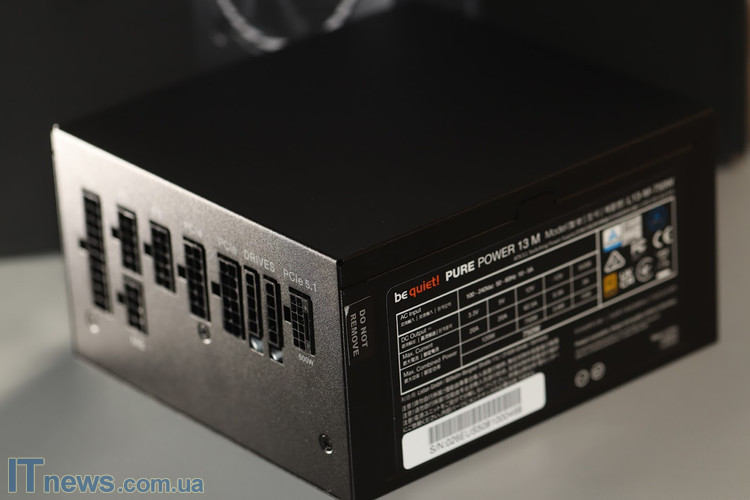

Одна з бічних стінок примітна помітною технічною наліпкою. На ній таблиця навантажувальних характеристик, маркування, дні щодо країни, де був виготовлений блок живлення та ін. варті уваги "речі".

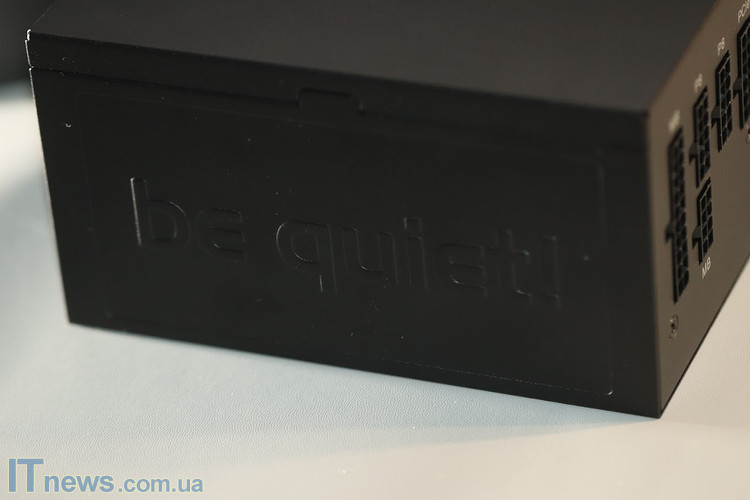

Протилежна стінка з витисненим логотипом виробника.

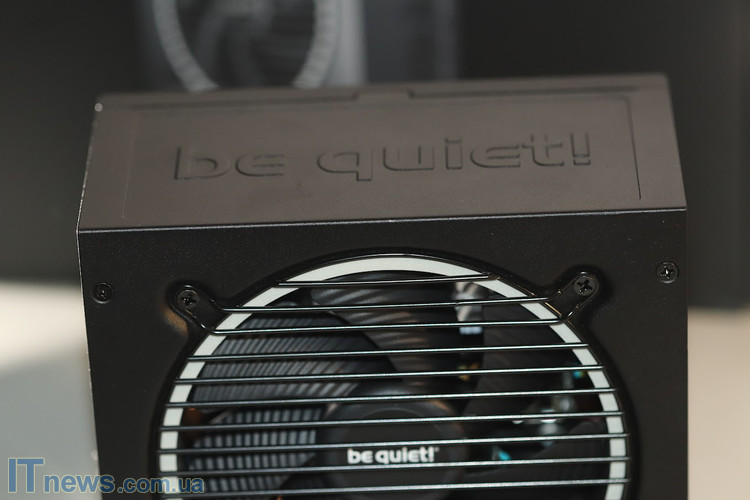

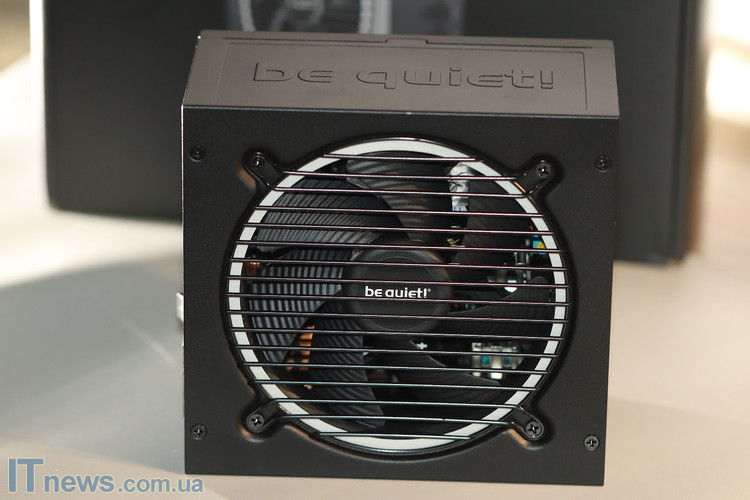

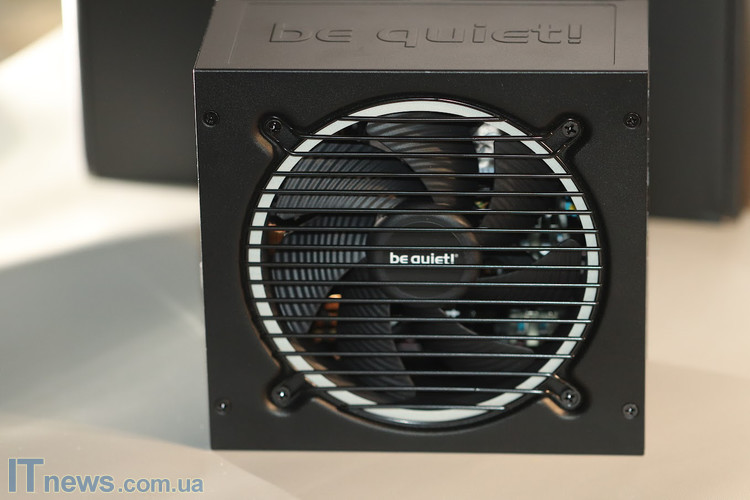

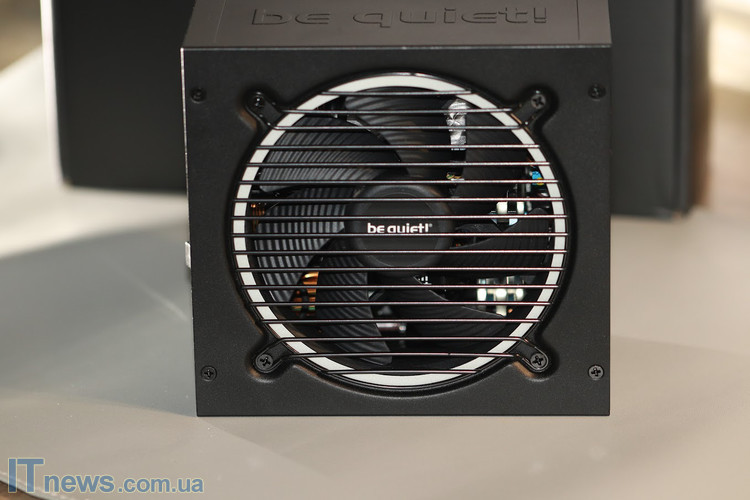

Нарешті панель знизу примітна вже згаданим раніше вентилятором, який прикрили потужною сіткою-панцирем. До питання охолодження ми ще повернемося.

Доступні модифікації з потужністю

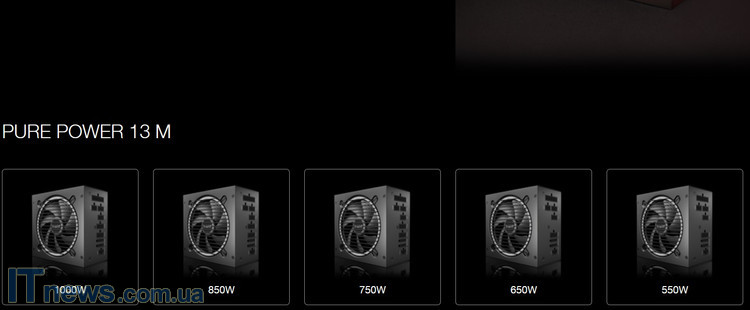

be quiet! Pure Power 13 M 750W (BP026EU) для користувача доступна в п’яти модифікаціях з потужністю на 550Вт, 650Вт, 750Вт, а ще 850Вт та ТОП – 1000 Вт.

Бухта кабелів – коротка характеристика

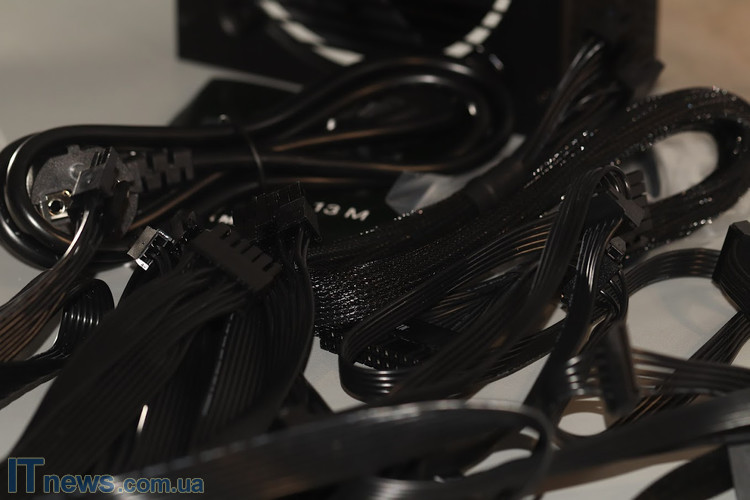

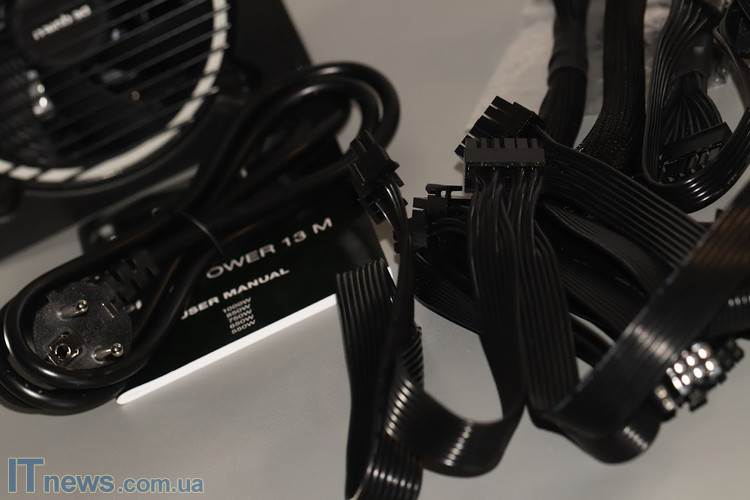

Погляньмо тепер на наявні "на борту" be quiet! Pure Power 13 M 750W (BP026EU) кабелі. Оскільки (і про це вже говорилось вище) даний блок у нас модульний, всі наявні кабелі тут знімні, що надзвичайно зручно, адже непотрібні під ваш ПК кабелі можна просто недодавати.

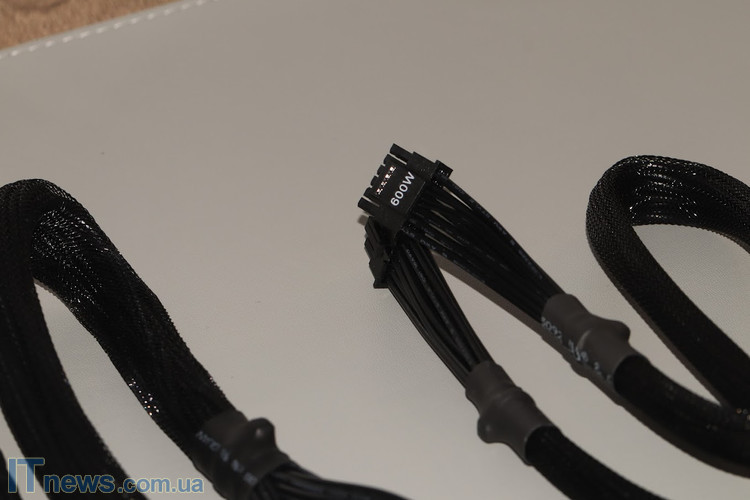

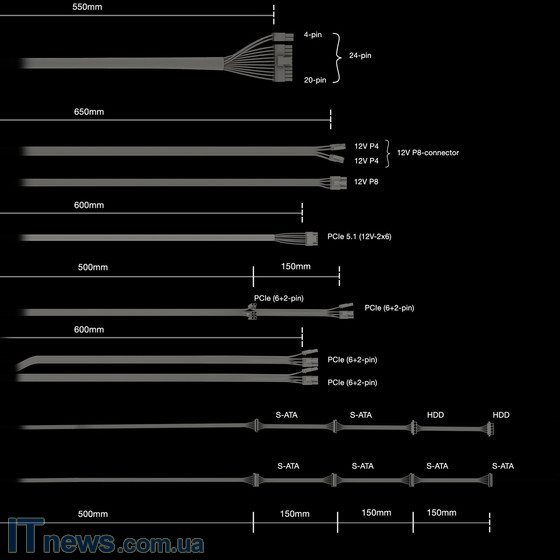

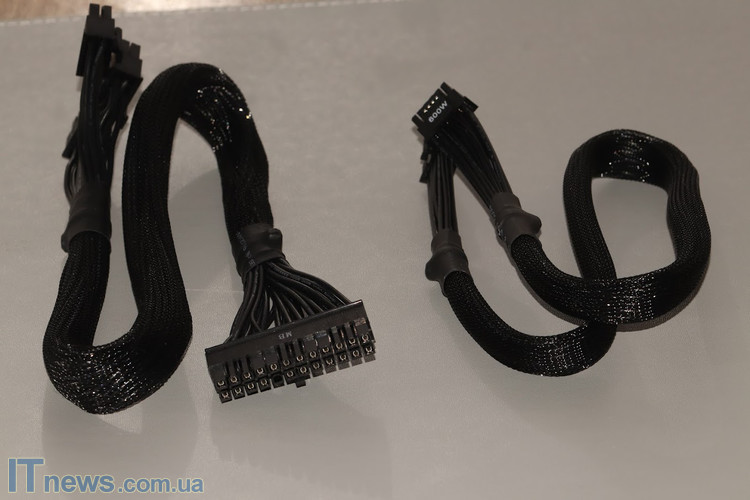

Кабель системної плати та кабель лінії PCIe 5.1 12V-2×6 візуально вирізняються на фоні решти "колег по цеху", адже крім полімерної ізоляції мають ще додатковий нейлоновий захист. Довжина кабелю системної плати – 55 сантиметрів. Аналогічна довжина і для згаданої вище лінії PCIe 5.1 12V-2×6. Решта кабелів з довжиною 95 сантиметрів, чого, як на мене, більше ніж досить чи не для будь-якої збірки. Щодо решти кабелів, мова за P4+4 (CPU), P8 (CPU), PCI-E 6+2-pin (GPU), SATA та PATA.

Можливості

be quiet! Pure Power 13 M 750W (BP026EU) отримав сертифікат 80 PLUS Gold, а це на практиці чудова ефективність перетворення енергії - до 94.3%. Крім того, варто відзначити – меншу споживану потужність, знижений рівень нагріву і більш тиха робота системи охолодження.

Інша також варта уваги особливість, за яку ми вже кілька разів згадували вище - роз'єм 12V-2x6. Останній орієнтовано на графічні карти PCIe 5.1 наступних поколінь. Окремо варто згадати і за 4 роз'єми 6+2-pin PCIe 4.0 для підтримки графічних процесорів поточного покоління.

BP026EU забезпечує 750 Ват потужності по єдиній 12В лінії. Варто відзначити, що навіть у випадках різких короткочасних стрибків енергоспоживання відеокарти, Pure Power 13 M 750W справиться з 2-двократним збільшенням навантаження, а це суттєвий плюс до надійності та стабільності роботи процесорів та відеокарт вже наступного покоління.

Окремо сподобалась максимально оптимізована система охолодження; при низькому навантаження наявний тут вентилятор повністю зупиняється. Дані щодо шуму під навантаженнями можна поглянути в переліку характеристик вище – раджу, виглядає ну дуже цікаво.

Ну і звісно ж, зручність самої модульної системи як такої – можливість використання лише тих кабелів, які будуть задіяні в майбутньому ПК; все зайве назад в коробку.

Системи захисту

be quiet! Pure Power 13 M 750W (BP026EU) отримав досить таки розгалужену систему захистів: ОТР – перегрів, ОСР – перевантаження струмом, SCP – коротке замикання, а також OVP – подачі підвищеної напруги та ін.

Тестовий стенд

Нарешті ми дісталися до збірки нашого імпровізованого тестового стенду. То ж, що у нас в закритому корпусі від відомої в Україні (та й не лише у нас) компанії Deepcool.

• процесор — Intel Core i5-9400F;
• оперативна пам’ять — Goodram IRDM X 2х8 ГБ;
• HDD — Western Digital Blue 1TB;
• відеокарта — MSI GeForce GTX 960;
• корпус Deepcool закритого типу.

Програмна платформа – Windows 10.

Коротко за інтер’єр

Тут коротко та без складних назв компонентів. Отже, перше на що варто звернути увагу – дана модель блоку збудована на високоефективній платформі. Маємо синхронний вхідний випрямляч, а ще використання активного коректора коефіцієнта потужності (APFC) з широким діапазоном вхідної напруги. Крім зазначеного, також варто звернути увагу на силовий резонансний LLC-перетворювач та DC/DC-перетворювачі для ліній +5В та +3,3В.

Вхідний ланцюг отримав розпаяний повноцінний фільтр імпульсних перешкод другого порядку. За ним мережний синхронний випрямляч, зібраний на невеликій платі.

Вертикальна плата поруч отримала схему управління коректором та джерелом живлення під час простою.

Вихід перетворювача доповнено синхронним випрямлячем та ін. важливими компонентами.

Наші враження від роботи

Ця новинка німецького виробника на ділі демонструє гарну ефективність. Під час тестування дана модель блоку задає стабільну роботу навіть під максимально допустимими навантаженнями. При всьому цьому, що приємно температура компонентів лишається в межах допустимих значень, а рівень шуму користувачем майже непомітний. До речі, "просідань" не було нами помічено і навіть під час стрес-тестів, а це також плюс до функціональних особливостей моделі.

ККД блоку солідний і також з зазором "вписується" в присвоєний стандарт.

Коротко замість висновків

be quiet! Pure Power 13 M 750W (BP026EU) – напрочуд вдале поєднання першокласної компонентної бази "під капотом", чудової ефективності, в тому числі, під суттєвими навантаженнями та вартого уваги охолодження. Більш ніж вдалий вибір, в тому числі під оновлення системи "на виріст".

Орієнтовна вартість be quiet! Pure Power 13 M 750W (BP026EU) – 5700 гривень
