Цікава модель портативного тестера, ключова особливість якого – розпізнання проблем з проводкою в кабелях Cat 5E, 6E, коаксіальних і телефонних. За які саме проблеми мова та який принцип дії прибора? Всі відповіді далі в огляді.Упаковка та комплект поставки
Та давайте про все по черзі. Постачається Cablexpert NCT-31 в невеликій картонній коробці з оновленим фірмовим дизайном. Про нього, до речі, ми вже говорили в огляді докстанції Cablexpert A-CF-COMBO15-01. Якщо коротко, мова за стильне поєднання головним чином чорного та жовтого кольорів з кількома іншими відтінками, деталізованою ілюстрацією виробу, паспортом на зворотній стороні та детальним переліком характеристик.

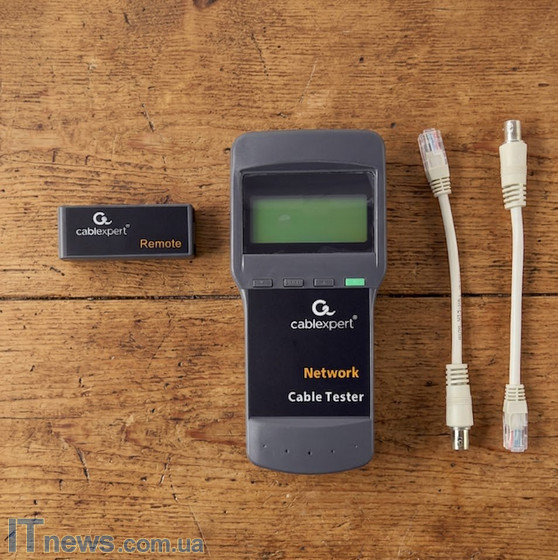

Всередині коробки маємо безпосередньо сам тестер. Поряд нього передбачено зовнішній термінатор, а ще кілька адаптерів під кабелі, тестування яких можливо на NCT-31. Детальне керівництво користувача в коробці також передбачено, і нижче по тексту я ще згадаю, чому на нього варто звернути увагу, навіть попри досить зрозуміло логіку роботи пристрою. Не перемикайтесь!
Ключові технічні характеристики
• Живлення - 4 батарейки AAA 1.5 В постійного струму (не входять до комплекту);
• Енергоспоживання - до 16 мА
• Дисплей - LCD-екран 4x16 символів, 61.6 x 25.2 мм;
• Робоча температура навколишнього середовища -10 ... +60°C;
• Максимальна довжина кабелю - до 1350 м;
• Точність калібрування - 3% (+/- 0.5 м);
• Довжина калібрувального кабелю - >5 м;
• Автоматичне відключення - через 30 хвилин;
• Розміри - 180x80x40 мм;
• Вага - 250 г.
Дизайн, використані матеріали та враження щодо якості збірки
Обраний формат зовнішності Cablexpert NCT-31, на мій особистий погляд, - це ставка на дві, скажімо так, "речі". Перша – саме зручність використання; про це поговоримо трохи далі.
Друга – аскетичність та деякою мірою стриманість. Такий вузькопрофільний прилад як кабельний тестер – це зручність та зрозумілість функціонування, тоді як якісь особливо яскраві елементи дизайну тут просто недоцільні. Саме таким варто сприймати NCT-31. І так, це не компроміс – тут це саме той максимум, на який дійсно варто розраховувати.
Ключовий матеріал корпусу – матовий пластик; дисплей також прикрили пластиком. Металу на поверхні майже немає. Винятки (але по-іншому тут ніяк) – це окантування портів на одному з торців NCT-31, а також контактна база під кришкою акумуляторного відсіку. Оскільки корпус тестера не є розбірним, сказати щось предметне за метал всередині я не можу.
Щодо якості збірки, тут у нас ніяких особливих питань. Єдиний некритичний нюанс – помітніші шви на панелі біля портів. Однак знову ж таки – загальна якість збірки 5 з 5, тобто згадані шви це скоріше особливість конструкції, аніж недолік по рівню збірки.
Конструкція згаданого вище термінатора – це також пластик + металеве окантування RJ-45, і також рівень 5 з 5. Все! Крапка!
Ергономіка – ключові тези
Cablexpert NCT-31 – це тестер для двох рук. На користь цього вказують як самі розміри виробу, так і формат. Особисто моя оцінка зручності – це також 5 з 5. Так у нас за підсумками не кардинально новий формат, але тут більше вирішує саме зручність, аніж унікальність, а в цьому плані питань, побажань, зауважень жодних. Руки гарно лягають в канавки нижньої частини тильної панелі, а великі пальці на наявні спереду чотири кнопки. Відчуваєш себе неначе за ігровим джойстиком.
Щодо кнопок спереду, тут у нас увімкнення/вимкнення живлення, дві клавіші навігації по меню та ще одна – підтвердження вибору. Як на мене, нічого складного навіть якщо це перший ваш подібний досвід.
Дисплей 4-стрічковий; дещо детальніше на ньому ми ще зупинимося в окремому розділі.
Позаду у нас крім згаданої кришки акумуляторного відсіку та відповідної защіпки передбачена невелика технічна наліпка, на тілі якої дані щодо маркування, логотип бренда та ін. корисні "речі".

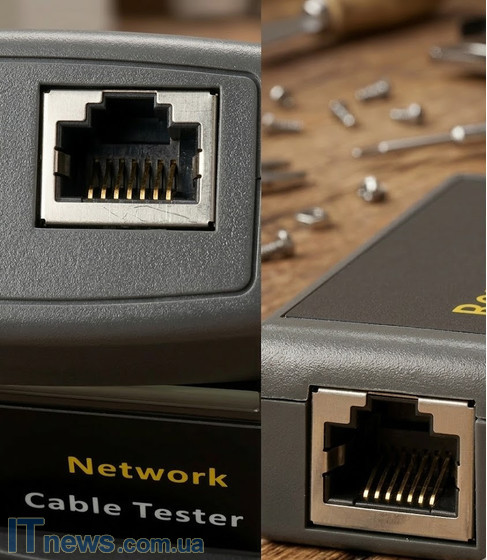

Ну й окремо варто звернути увагу на наявні "на борту" порти тестера. Головний - RJ45 (M), порт RJ45 для зворотного зв'язку (L) та порт RJ45 для розпізнавача (термінатора) на віддаленому кінці (R).
Дисплей

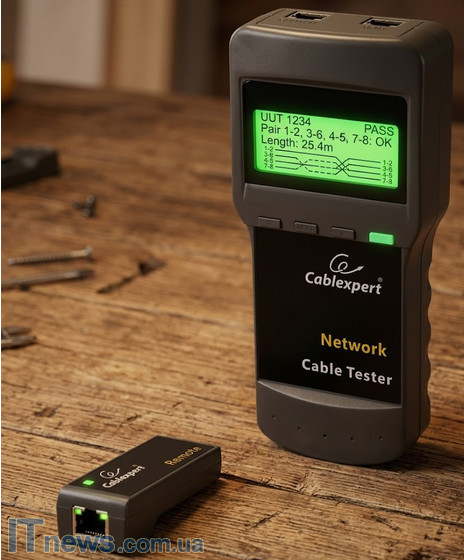

Від екрана не чекаємо якихось особливих можливостей щодо передачі кольорів, на це просто не розраховано системою. Поруч з тим у нас вдалий 4-стрічковий дисплей з підсвіткою і його можливостей абсолютно достатньо для виконання покладених задач. Ключові параметри зазначені в таблиці характеристик вище.
Живлення

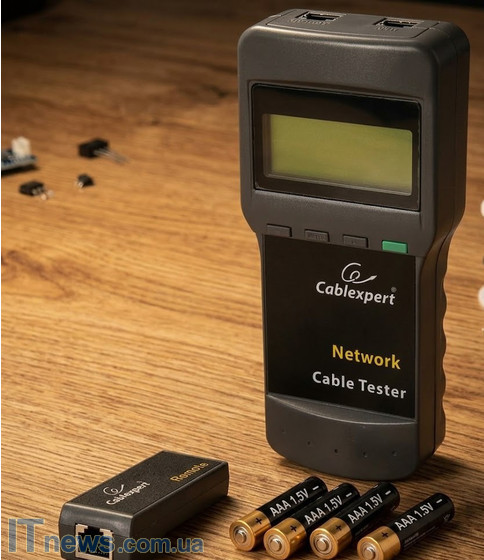

Cablexpert NCT-31 працює від чотирьох батарейок/акумуляторів ААА. Останні "штатним" комплектом поставки не передбачені.
Варто додати, що виробник відзначає - одного комплекту якісних батарейок буде достатньо для 50 годин безперервної роботи тестера.
Налаштування перед роботою
Перед тим як ви почнете працювати з Cablexpert NCT-31 виробник радить виконати деякі налаштування. Так, мова про калібрування тестера, і виконати його необхідно, адже це відображається на точності показників надалі. Однак це умова, якщо ви будете працювати з кабелями, довжина яких від 5 метрів і далі. Якщо ж ні, в калібруванні необхідності немає.До речі, якщо вам цікаво, то максимальна довжина кабелю, з якою може працювати прилад - 1,35 км. Круто, чи не так?
Калібрування виконується з підменю "Налаштування" за абсолютно простої і логічної послідовності дій.
Враження від використання

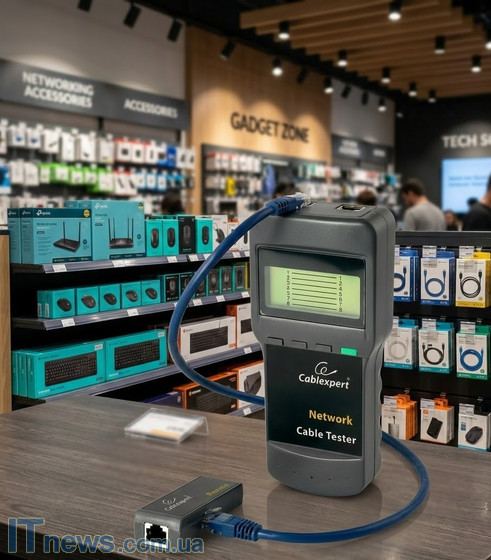

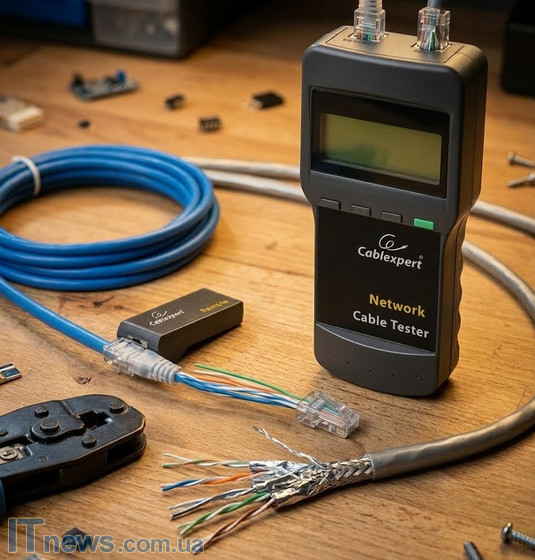

Тут спочатку хотів вам написати щось на кшталт поетапного підходу до тестування… Але ні, потім передумав… Чому? Та все просто – тут немає ніяких етапів як таких, а все що потрібно для тестування того чи іншого кабелю – підключити його початок до тестера, а кінець до термінатора. Далі запускаємо тестування і чекаємо. Результат буде у вас на екрані.
Короткі висновки
Cablexpert NCT-31 знаходить наступні проблеми: обрив ланцюга, коротке замикання, зворотне підключення, перехресні перешкоди. Формат пошуку зручний і не потребуватиме від вас якихось особливих знань/вмінь.
Так, дана модель тестера – рішення вузькопрофільне і буде цікаве виключно користувачам, що займаються прокладанням/ремонтами магістралей згаданих вище кабелів. Серед переваг пристрою - точність вимірювання, зручність, а ще - простота користування.
Вартість Cablexpert NCT-31 – 2499 гривень
Продукт надано пресслужбою EDG GROUP
