При помощи этого, с позволения сказать, простейшего устройства, уже через пару минут можно создать систему из двух настольных ПК, одного монитора и различной периферии. Для чего это нужно? Попробуем найти ответы вместе!Суть предназначения
Здесь все предельно просто. Обыкновенному офисному сотруднику, домашнему пользователю и даже грозному директору фирмы, этот свитч попросту не нужен. Как бы там ни было, перед нами продукт очень узкого профиля назначения, который найдет своего покупатели исключительно среди программистов, дизайнеров, системных администраторов и многих других ИТ-специалистов, которые в рабочее время очень часто используют две операционные системы, практически одновременно. Два системных блока обеспечивают одновременную работу двух операционных систем. А чтобы не загромождать рабочее место двумя мониторами и множеством различной периферии, можно использовать ATEN CS 682. Это устройство свяжет два "системника" воедино со всей периферией и монитором, а простым нажатием кнопки на переключателе пользователь сможет посылать сигнал из того или другого системного блока на монитор, то есть, попросту говоря, переключаться между системами буквально в считанные секунды. При этом пользователь может не опасаться, что такое переключение ухудшит качество картинки на мониторе – ATEN позаботился и об этом. Специальная интегрированная в свитч технология улучшения качества изображения картинки поправит все искажений буквально в считанные секунды.
Устройство очень практично в плане подключения. Никаких драйверов и тому подобных вещей – все соединяется и настраивается при помощи кабелей и небольшого пульта на свитче. Время на настройку необходимо немного – мы все настроили за пять-семь минут.
Комплект поставки

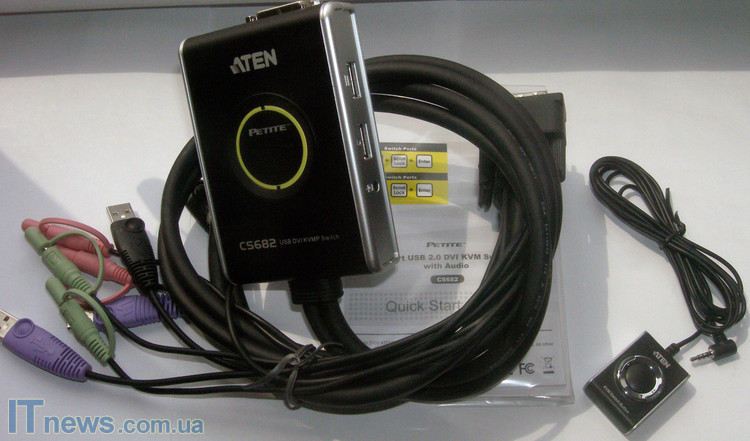

В упаковке средних размеров мы обнаружили непосредственно само устройство – небольшой свитч с несколькими толстыми кабелями, с выведенными с одной из боковых панелей, небольшую кнопку-переключатель портов, а также пакет документации – краткое руководство пользователя, гарантийные обязательства производителя и пр.
Что же касается самой упаковки, на нее гранях мы обнаружили преимущественно техническую информацию о спецификациях продукта, а также различные схемы сборки системы и пр.
Определенно странным можно назвать тот факт, что ни данные на гранях упаковки, ни краткое руководство пользователя не содержит информации по крайней мере на русском языке (хотя заметьте, предусмотрено для продажи в Украине). Впрочем, собрать систему воедино легко, руководствуясь схемой либо в кратком руководстве по сборке и эксплуатации, либо же изучив ее на одной из граней упаковки комплекта поставки.
Внешний вид

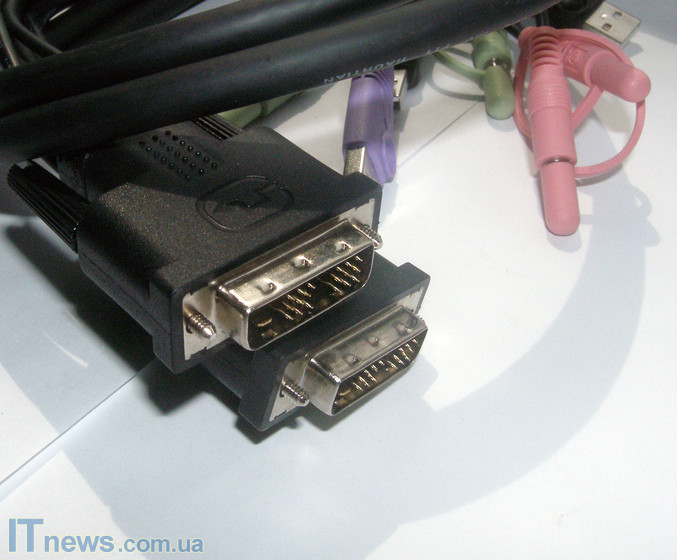

Как мы уже отмечали, устройство выполнено в форме небольшой прямоугольной коробки, с одной из боковых граней которой выведено несколько толстых кабелей с портами DVI на конце. Посредством их, собственно, и происходит состыковка с видеокартой на блоке. Кроме того, с тыльных сторон портов DVI выведено по нескольку других кабелей, которые значительно отличаются от предыдущих по диаметру. На концах этих шнуров реализованы 3,5 мм вилки, а также USB коннекторы. Во время состыковки с системными блоками, эти кабеля отвечают за подключение USB мышки и клавиатуры плюс микрофона, колонок и другой периферии. Детальнее мы покажем на специальной схеме.
Длина кабелей от корпуса свитча 1,2 метра. Этого вполне достаточно для того, чтобы без проблем создать необходимую систему.
Обратило на себя внимание наличие колпачков на вилках 3,5 мм. Для каких целей реализованы колпачки, откровенно говоря, непонятно. В любом случае маловероятным нам кажется тот факт, что в процессе эксплуатации вилки не смогут обойтись без колпачков.
Корпус свитча изготовлен из пластика – металла практически нет – из этого типа материала только ободки USB интерфейсов, а также обод DVI разъема на одной из граней.
Сборка корпуса хорошая – зазоры между деталями сборки небольшие, на эксплуатацию устройства их наличие никак не влияет.

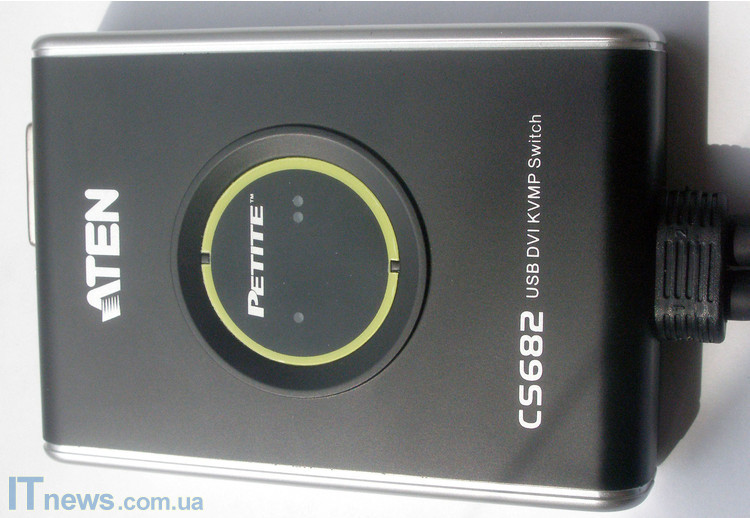

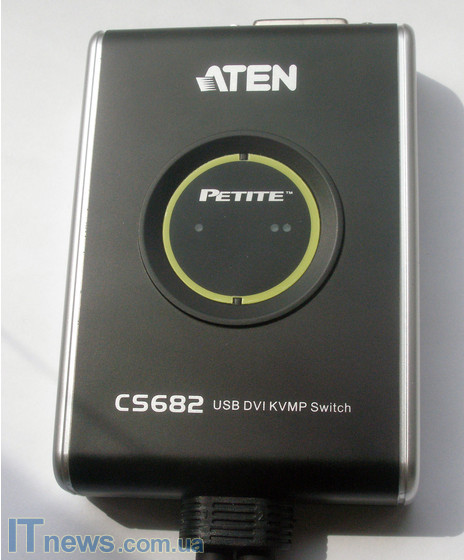

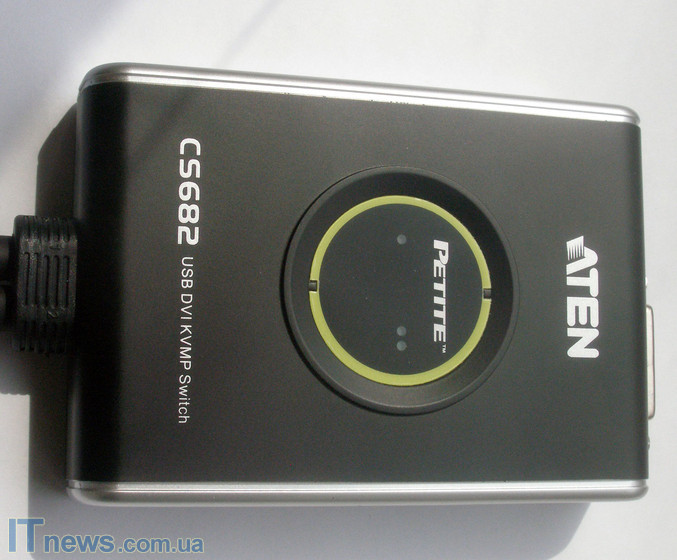

На верхней панели специальной краской нанесены эмблема компании-производителя, а также полное название устройства. Кроме того, здесь же реализован большой круг, с зеленым декоративным и черным техническим ободком. Справа и слева от центра круга расположены светодиоды – они сигнализируют о работе устройства.

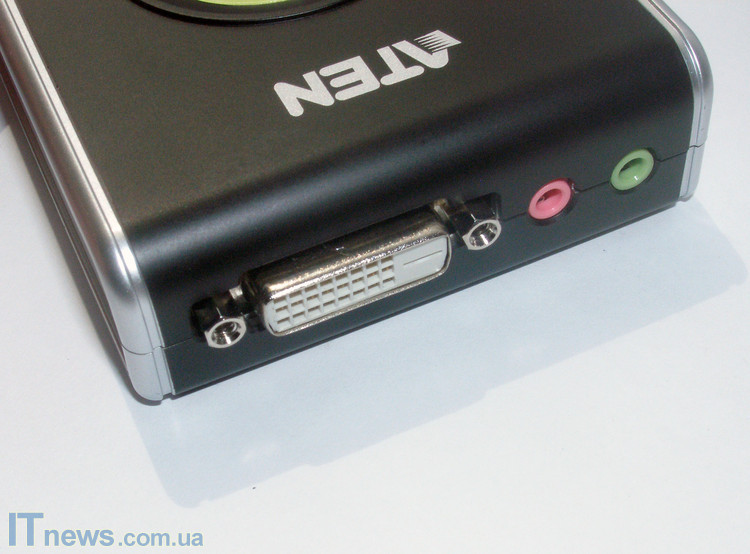

На противоположной боковой грани от той, из центра которой выведены два кабеля с DVI портами, находится DVI коннектор, а также два 3,5 мм разъема для подключения кабеля микрофона и кабеля наушников либо колонок соответственно.

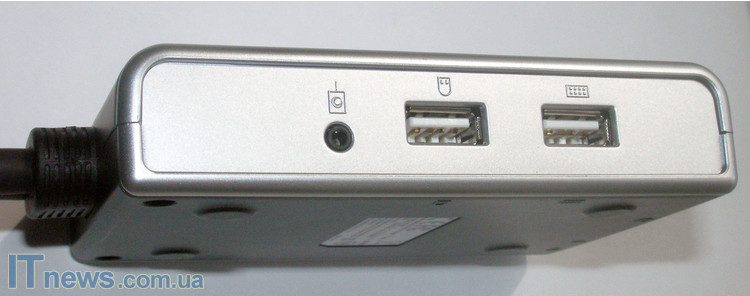

На правой боковой панели реализованы два USB порта, а также небольшой разъем для подключения переключателя портов. К слову, что любопытно, над USB интерфейсами мышки и клавиатуры даже выгравированы соответствующие эмблемы – миниатюрная мышка и миниатюрная клавиатура. Таким образом, производитель подсказывает, что подключать периферию нужно строго к соответствующему интерфейсу, а не произвольно.
На противоположной панели нет ничего.

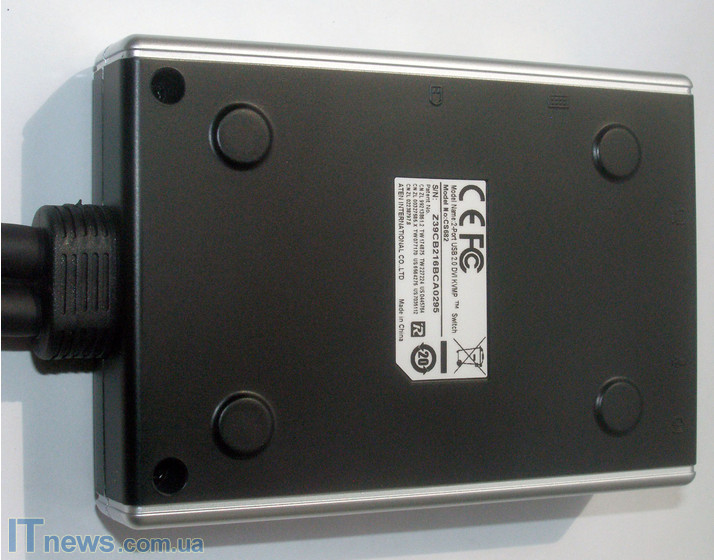

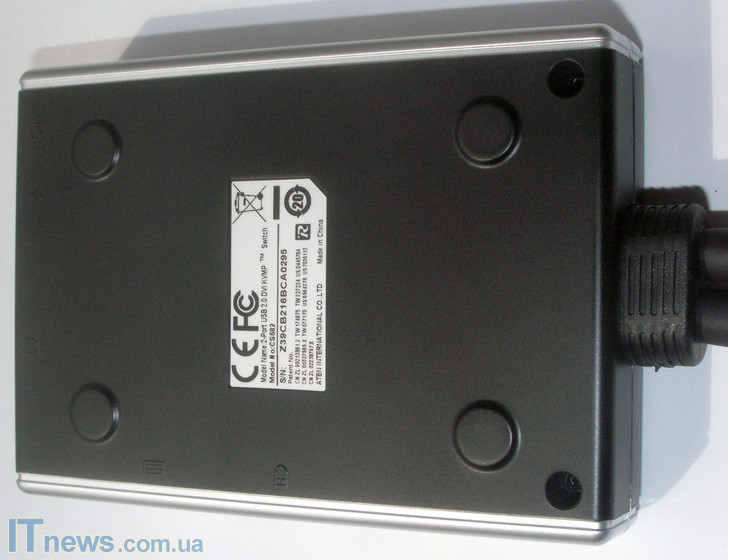

По периметру нижней панели расположены небольшие пластиковые подставки под свитч, а также напротив каждого порта или разъема на боковых панелях гравирована небольшая эмблема-подсказка, которая сориентирует пользователя, к какому порту или разъему какое устройство подключать во время сборки системы.
По центру панели расположена небольшая информационная наклейка, содержащая информацию о маркировке, названии, серийном номере продукта, а также некоторые другие данные.
Технологические особенности
Отдельного питания в ATEN нет. Дело в том, что для нормальной работы устройства необходимо напряжение всего 5 Вт. Устройство "берет" его с USB портов.
Максимальное разрешение отображаемой картинки 1920х1200 точек. В условиях офисного монитора этого более чем достаточно.
За качество изображения, а также оптимизацию и максимальное улучшения четкости отвечает технология от ATEN, Video DynaSync. На практике мы убедились – работает она просто превосходно.
Интересно также то, что устройство поддерживает работу беспроводных манипуляторов – мышки или клавиатуры, а также трехканальную систему звука. О том, что свитч совместим с большим количеством операционных систем, мы уже писали.
Способ подключения и выводы
Подключить ATEN CS682 очень просто, взглянув на схему ниже. Специальных навыков, как видим, не требуется.
В случае, если один из системных блоков в работе выключается, система автоматически перебрасывается на другой блок – работа продолжается дальше – функция автоматического переключения работает корректно.
Интересно, что ATEN CS682 позволяет эмулировать кнопки клавиатур Mac- и Sun-систем на PC-клавиатуре. Список соответствий приведен в руководстве пользователя.
ATEN CS682 - очень простое и удобное устройство в случае, если пользователю необходимо создать некую сеть из одного монитора и двух системных блоков.
Плюсы и минусы
+
Хорошее качество изготовления продукта;
Простое подключение;
Хорошая функциональность;
Отдельная функция улучшения качестве картинки;
Нет необходимости в дополнительном питании
-
Не выявлено
Ориентировочная цена: 720 гривен
Продукт предоставлен Мегатрейд
