Защита электроники: зачем современному дому и офису нужно реле напряжения

В украинских электросетях нередко происходят перепады напряжения – от кратковременных провалов до мощных скачков. К сожалению, такие отклонения стали особенно актуальными: из-за изношенной инфраструктуры, аварий и веерных отключений напряжение в розетках не всегда стабильно. Для дома и офиса, напичканных современной электроникой, это серьёзная проблема. Последствия перепадов напряжения могут быть печальными – от выхода из строя бытовой техники до поломки дорогостоящего серверного оборудования. Чтобы предотвратить подобные неприятности и обеспечить защиту электроники от перепадов напряжения, всё больше пользователей обращаются к простому решению – реле напряжения.

Разовые незначительные отклонения в пределах нормы (порядка ±5–10% от 220В) обычно не вредят приборам. Но скачки напряжения выше или ниже допустимого порога могут привести к серьёзным проблемам:

• Повреждение техники. Резкое повышение напряжения может вызвать перегрев и пробой компонентов. Например, компрессор холодильника или блок питания компьютера при сильном перенапряжении могут сгореть мгновенно. Пониженное напряжение тоже вредно – моторы нагреваются, электроника работает на износ, что сокращает срок службы.
• Полная поломка устройств. Высоковольтные импульсы (например, от удара молнии или аварии на подстанции) способны вывести из строя сразу несколько приборов. Часты случаи, когда после скачка "сгорают" телевизор, роутер и другие подключённые устройства. Ниже фото примера последствий:
• Потеря данных и сбоев в работе. Для IT-оборудования (компьютеров, серверов) скачки опасны не только "железом". Внезапное отключение питания из-за просадки напряжения может привести к потере несохранённых данных или сбою файловой системы. Сервер, переживший резкий спад или всплеск напряжения, может перезагрузиться, нарушив работу сервисов.

Даже если электроника внешне уцелела после нестабильного электричества, скрытое влияние остаётся. Повторяющиеся перепады со временем деградируют элементы схемы, конденсаторы и источники питания. Таким образом, скачки и просадки напряжения – скрытый враг современной техники, и пренебрегать защитой не стоит.

Реле контроля напряжения – это электронное защитное устройство, которое постоянно мониторит уровень напряжения сети и автоматически отключает питание, если напряжение выходит за установленные пределы. Проще говоря, реле стоит между электросетью и вашими приборами и действует как "охранник": при скачке выше нормы или сильном падении ниже нормы оно мгновенно размыкает цепь, обесточивая подключённую технику. Когда напряжение возвращается в безопасный диапазон, реле спустя заданную задержку вновь подаёт питание на устройства.

В отличие от других средств защиты, реле не пытается выровнять напряжение – его задача именно разъединить сеть и технику при аварийных отклонениях. Время реакции у хороших моделей – доли секунды (миллисекунды), что достаточно, чтобы уберечь электронику от кратковременного всплеска. Пользователь может настроить два ключевых параметра: нижний порог напряжения (например, 180В) и верхний порог (например, 245В). Если напряжение упадет ниже 180В или поднимется выше 245В – реле сработает и отключит нагрузку. Также обычно настраивается время задержки восстановления – небольшая пауза (несколько секунд или минут) перед повторным включением питания, чтобы сеть успела стабилизироваться.

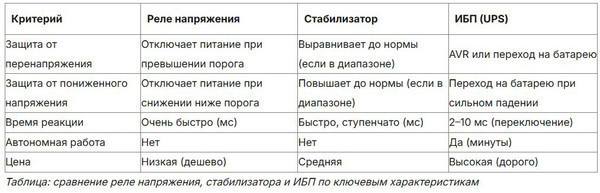

Важно понимать, что реле напряжения – это не источник резервного питания и не стабилизатор. Ниже мы рассмотрим, чем оно отличается от ИБП (источника бесперебойного питания, UPS) и стабилизатора напряжения, на уровне функций:

Как видно из сравнения, реле не обеспечивает автономную работу при отключении электричества (для этого нужен ИБП) и не выравнивает напряжение плавно (функция стабилизатора). Однако в плане защиты от резких перепадов реле наиболее быстрое и доступное решение. Оно идеально дополняет другие устройства: например, в связке реле + стабилизатор или реле + UPS вы получаете и выравнивание параметров сети, и мгновенное отключение при аварии, и резервное питание. Но даже само по себе реле способно спасти технику там, где ни стабилизатор, ни UPS не справятся вовремя.

Реле контроля напряжения выпускаются в разных форм-факторах под разнообразные задачи. Рассмотрим основные типы и их применение:

• Розеточные реле напряжения. Это компактные устройства, которые вставляются в обычную розетку, а уже в них подключается защищаемый прибор. Выглядят как сетевой адаптер с дисплеем. Они рассчитаны на защиту отдельного устройства или группы через удлинитель. Пример – розеточное реле на 16А для бытовых приборов: достаточно для компьютера, телевизора, холодильника и пр. Такие модели удобны для защиты конкретной техники (например, компьютера на рабочем месте или холодильника на кухне) без монтажа в щиток.

• Модульные реле на DIN-рейку. Предназначены для установки в электрический щит (на стандартную рейку рядом с автоматами).


• Такие устройства подключаются в стационарную проводку и способны защитить всю сеть дома или офиса. Выпускаются однофазные и трехфазные варианты (для частных домов с трехфазным вводом или для промышленного применения). Модульные реле часто имеют цифровой индикатор текущего напряжения и позволяют настроить границы срабатывания. Их плюс – один прибор защищает сразу множество розеток и приборов в помещении. Часто используют в офисах и серверных: реле ставится перед дорогой техникой, чтобы ни один пик перенапряжения не достиг компьютеров и серверов.

• Многофункциональные реле и комбинации. Помимо простых моделей, существуют многофункциональные реле с дополнительными возможностями. Например, реле напряжения с функцией контроля тока (двойная защита: и от перенапряжения, и от перегрузки по току). Другие варианты – реле-наборы в формате удлинителя с несколькими розетками и встроенным защитным реле; такие подходят для подключения целого рабочего места (компьютер, мониторы, периферия). Для серверных стоек есть реле в формате блоков 19-дюйм, которые монтируются в шкаф. В общем, рынок предлагает решения под любые задачи – от квартиры до большого офиса. Главное, грамотно выбрать подходящее.

При выборе реле важно учесть специфические потребности вашего дома или офиса, особенно если речь об IT-оборудовании. Вот на что стоит обратить внимание:

1. Номинальный ток и мощность нагрузки. Реле имеют предел по току (например, 16А, 32А, 40А и т.д.). Этот параметр определяет, какую суммарную мощность оно выдержит. Для отдельного ПК или холодильника хватит 16А (≈3,5 кВт). Для защиты всей квартиры лучше взять модель на 32А (до ~7 кВт) или больше – исходя из суммарной мощности всех приборов. Всегда берите с запасом ~20-30%. Например, если максимум получается 25А, стоит выбрать реле на 40А.

2. Диапазон срабатывания. Узнайте, какие границы порогов устанавливаются. Хорошее реле позволяет задавать нижний порог в диапазоне ~120–200В, верхний ~230–280В. Для украинской сети обычно ставят около 170–180В снизу и 250В сверху. Убедитесь, что выбранное реле напряжения для дома покрывает эти значения и позволяет их менять вручную. (домашние реле представлены в различных вариантах – важно подобрать модель под параметры вашей сети и потребителей.)

3. Время задержки включения. Полезная функция – задержка повторного включения питания. Например, после отключения реле можно задать паузу 5–10 секунд (или больше) перед подачей напряжения. Это защищает, например, компрессор холодильника от слишком быстрого повторного старта. В некоторых реле задержка фиксированная (обычно ~5 с), в других настраивается. Для IT-оборудования достаточно небольшой задержки, а для холодильников иногда рекомендуют 1–2 минуты.

4. Индикация и управление. Наличие цифрового дисплея очень удобно – он показывает текущее сетевое напряжение и коды аварий (если происходило отключение). Так вы сразу видите, есть ли просадки или перенапряжение в сети в реальном времени. Некоторые модели имеют кнопки или даже подключаются к смартфону для настройки – это плюс для "продвинутых" пользователей.

5. Однофазное или трёхфазное. Для квартиры или офиса с обычной сетью ~220В берётся однофазное реле. Если у вас трёхфазный ввод ~380В (частные дома, производства), есть варианты: поставить одно трифазное реле на все фазы или три отдельных однофазных на каждую фазу. В серверных с трехфазным питанием кондиционеров и UPS тоже учитывайте это.

6. Производитель и надежность. Как устройство защиты, реле должно быть качественным и надёжным. Популярны модели отечественного производства (например, Novatek-Electro ZUBR, DigiTOP и др.), а также европейские (Finder, ABB и т.п.). Хорошие реле имеют гарантию 5 лет, прочный корпус, пожаробезопасные материалы. Лучше купить сертифицированный прибор в специализированном месте, чем рисковать дешёвой подделкой.

Учтя все эти моменты, вы сможете подобрать оптимальное решение. При сомнениях стоит проконсультироваться со специалистами. Правильно выбранное реле будет почти незаметно в повседневной работе, но в критический момент спасёт ваше имущество.

Чтобы реле напряжения эффективно выполняло свои функции, важно грамотно его установить и настроить. Вот несколько рекомендаций:

• Установка в щитке. Если вы используете DIN-рейочное реле для защиты всей сети, доверьте его подключение профессиональному электрику. Реле вводится в разрыв фазного провода после вводного автомата. Нужно правильно затянуть клеммы и соблюдать схему, иначе защита не сработает корректно.

• Розеточные модели. Эти устройства не требуют сложного монтажа – просто включите реле в розетку, а затем технику в само реле. Однако следите, чтобы розетка была исправна и выдерживала ток. Розеточное реле должно плотно сидеть, без искрения.

• Настройка порогов. Установите пороги отключения согласно характеристикам вашей сети. Если у вас часто проседает напряжение до 190В – имеет смысл нижний порог поставить чуть ниже (например, 180В), чтобы реле не отключало питание слишком часто по незначительным поводам. Верхний порог обычно выставляют около 250В. Не ставьте слишком узкий диапазон без необходимости, иначе будут лишние срабатывания.

• Задержка включения. По умолчанию многие реле ставят ~5 секунд задержки. Для компьютеров этого достаточно – блок питания имеет свои конденсаторы, и 5 секунд нормально. Для холодильника можно увеличить до 1–2 минут (если модель позволяет регулировать) – чтобы компрессор не включился сразу после возврата электричества.

• Регулярный осмотр. Реле – устройство практически без обслуживания, но иногда полезно взглянуть на него. Если на дисплее часто мелькают аварийные коды или заметны следы нагрева, стоит проверить сеть. Также раз в год подтягивайте винты контактов на DIN-реле (при отключённом питании!) – из-за нагрева металл может ослабевать.

• Комбинация с другими средствами защиты. Реле прекрасно сочетается с сетевыми фильтрами и ИБП. Например, можно подключить компьютер через UPS, а сам UPS запитать через реле напряжения в щитке. Тогда при сильном перенапряжении реле отключит всё, а при кратковременных провалах UPS возьмёт на себя питание, избегая перезагрузки ПК.

Соблюдение этих советов обеспечит максимально надёжную работу системы защиты. В итоге вы получите спокойствие за свою технику без заметных неудобств в эксплуатации.

Реле напряжения – довольно "традиционный" прибор, но и он не стоит на месте. В последние годы появляются новые функции и возможности:

• Удалённый контроль и умный дом. Продвинутые модели реле могут подключаться к Wi-Fi или умному дому. Через мобильное приложение вы можете наблюдать текущее напряжение, статистику срабатываний и даже дистанционно отключать/включать питание. Это удобно для удалённого мониторинга офиса или загородного дома.

• Интеграция с датчиками и автоматикой. Некоторые устройства комбинируют в себе несколько функций – например, реле напряжения + контроля тока + защита от перегрева проводки. Такие многофакторные системы способны в реальном времени оценивать состояние сети и отключать питание при любом из типов аварии.

• Повышенная точность и скорость. Новые электронные компоненты позволяют реле реагировать ещё быстрее и точнее. Появляются цифровые реле с микропроцессором, которые отслеживают форму сигнала и могут предвидеть опасный скачок за миллисекунды до пика, срабатывая превентивно.

• Индикация и оповещение. Добавляются удобства для пользователя: большие LED-экраны, цветовая индикация состояния (зелёный – норма, красный – авария), звуковые сигналы при отключениях. Некоторые реле способны отправлять уведомления на смартфон или электронную почту при срабатывании – особенно актуально для серверных, чтобы ответственные сотрудники сразу узнали о проблеме с электросетью.

• Компактность и дизайн. Для домашнего использования появляются реле в стильном корпусе, которые не портят интерьер. Есть модели, похожие на обычный удлинитель или адаптер, только с функцией защиты. Снижаются и габариты DIN-модулей – современные на 32А могут быть шириной всего 1-2 модуля в щитке, экономя место.

Можно ожидать, что в будущем реле напряжения станут частью комплексных систем энергоменеджмента. Они будут взаимодействовать с солнечными панелями, накопителями энергии, умными счетчиками, обеспечивая полный контроль качества электроэнергии в доме.

Перепады и скачки напряжения – реальность, с которой сталкиваются многие дома и офисы в Украине. Они несут угрозу для нашей электроники: бытовой техники, компьютеров, серверов и гаджетов. К счастью, решение доступно и относительно недорого: установка реле напряжения позволяет существенно снизить риски. Этот небольшой прибор автоматически обесточит оборудование при опасном повышении или понижении напряжения, уберегая его от поломки. В совокупности с другими мерами (сетевые фильтры, стабилизаторы, ИБП) реле создаёт многоуровневую защиту, благодаря которой вы можете быть уверены в безопасности своего IT-оборудования и бытовых приборов. Приобрести такие устройства лучше у проверенных поставщиков, например в интернет-магазин Electro Market, чтобы гарантированно получить сертифицированный товар и поддержку специалистов.
